Oggi vi presento un progetto del quale vado particolarmente fiero, si chiama “timerino”
Cos’è Timerino?
Timerino è timer per ingranditore, programmabile ed in grado di lavorare sia in modalità lineare che in modalità geometrica (f/stop) realizzato con il microcontroller Arduino.
Perché vado molto fiero di questo progetto?
Perché è stato realizzato dai ragazzi di analogica.it che con la loro passione e competenza sono riusciti a creare questo fantastico timer per ingranditore che non ha nulla da invidiare ai fratelli maggiori commercializzati sui normali canali di vendita.
Trovate tutta la discussione a questo link :
http://www.analogica.it/upgrade-timer-con-keypad-t6797.html
In questa pagina l’ultima versione aggiornata del software :
http://www.analogica.it/upgrade-timer-con-keypad-t6797-426.html
Chi ha creato timerino?
Hanno realizzato timerino
Daniele Lucarelli: primo ideatore del timer e moderatore del forum, è ormai un punto di riferimento della community in tema di giochi ed iniziative
Ciro Mattia Gonano: altro utente storico del forum, ha contribuito alla realizzazione della versione finale di timerino ed alla pagina gitHub pubblica
https://github.com/ciromattia/timerino
Quali versioni esistono di timerino?
Attualmente esistono due diverse release di timerino:
Versione DL-series con display LCD a 7 segmenti e 4 numeri ed una bar a 10 led
Versione CMG-series con display LCD matrix 16×2
Questo lo schema elettrico della versione DL-series
Questo lo schema elettrico della versione CMG-series
Cosa serve per costruire il timerino?
Se vuoi costruirti un timerino tutto tuo, devi acquistare il seguente Hardware:
- Arduino UNO/Duemilanove
- power supply transformer 12V 1A
- case
- 4×4 keypad
- buzzer
- pushbutton
- female 1/4″ jack and pedal (optional)
- 220V relay
- 2 toggle switch
- 10K resistor
- 330 resistor
Model DL002A specific components:
- 7-Segment 4 number serial LCD display
- Grove LED Bar
Model CMG001A specific components
- 16×2 matrix LCD display
- 1 or 2 potentiometers
Il software aggiornato è scaricabile dal forum a questo link
http://www.analogica.it/upgrade-timer-con-keypad-t6797-426.html
Serve inoltre la libreria Keypad.h scaricabile dal seguente link
http://playground.arduino.cc/code/Keypad
Questa la pagina gitHub pubblica
https://github.com/ciromattia/timerino

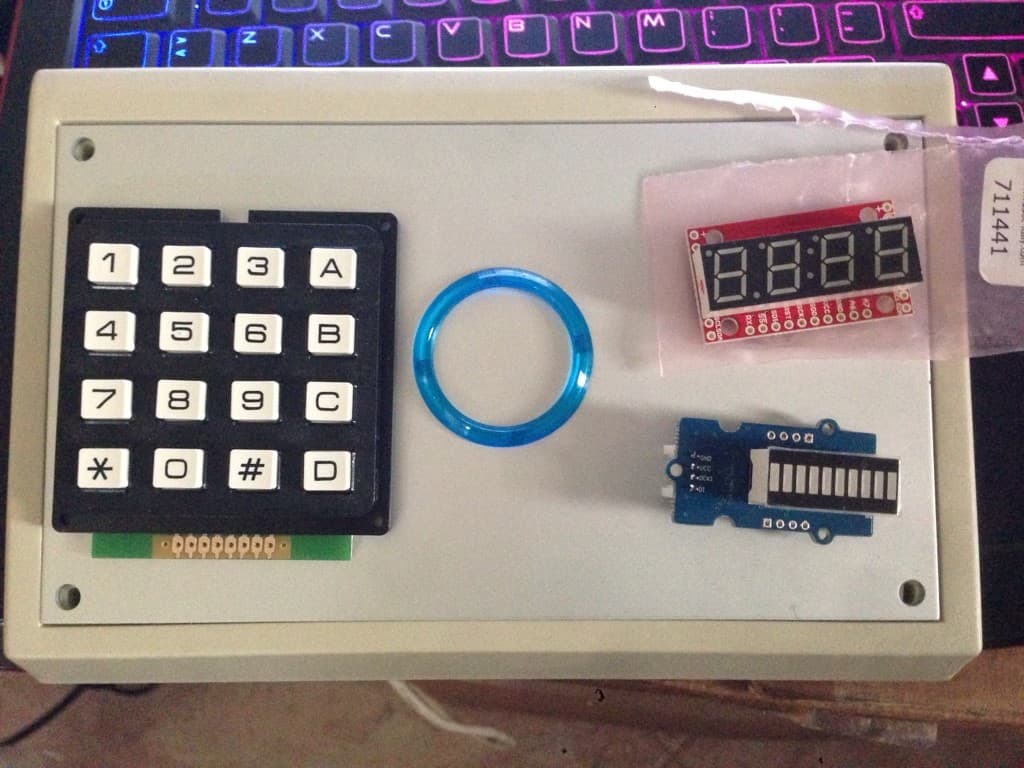

Questa un’immagine del timerino in fase di costruzione, postata sul forum dall’utente iz7nct
E questa una versione completa, postata sul forum dall’utente pacher
Che te ne pare di timerino?
Fotografia classica + elettronica = love. :]
Purtroppo non ho ancora un ingranditore, ma non appena metterò le mani su uno, sicuramente mi verrà voglia di creare un aggeggio del genere, e ritornerò su questa pagina.
Per non essere da meno, il link al mio fotoblog su Raspberry PI:
Ciao,
io sto cercando un timer progammabile in H, min, sec, per far partire la mia lavatrice. E’ possibile usare questo progetto? E’ possibile programmarlo in ore e far abilitare un relè?
Grazie
Ciao Etrusco. Volevo dirti che ho dovuto lasciare giocoforza inattivo il timer per un certo periodo (parcheggiato in lavanderia/camera oscura). Il locale non è affatto umido e il timerino era protetto da un telo, sotto l’ingranditore.
In questi giorni ho ripreso la stampa e ho notato che il timerino ha comportamenti erratici. Per l’interruttore ha pedale ho trovato subito il (problema (saltata la saldatura di un filo al capocorda) ma per il pulsante giallo è tutto un mistero.
Questo capita nel lato f-stop: certe volte (poche) il conteggio parte regolarmente ma il più delle volte la lampada non si accende oppure parte una raffica sonora all’inizio poi parte un conteggio che però non mi sembra regolare. Uso una precisione 3 (pulsante A) annullo il tempo settato con * e # poi setto un tempo premendo 5 e 0. Qualche consiglio? Con l’occasione auguri ritardati.
Salve,
innanzitutto grazie per il programma e per tutte le spiegazioni. Io purtroppo ho un problema, ho provato a verificare il programma e mi da il seguente errore:
Arduino:1.6.5 (Windows 7), Scheda:”Arduino/Genuino Uno”
Opzioni di compilazione cambiate, ricompilo tutto
sketch_nov22c.ino:63:48: fatal error: Timerino.h: No such file or directory
compilation terminated.
Errore durante la compilazione
Potete aiutarmi? Grazie mille in anticipo.
